High End Röhrenenstufen Röhrenvorstufe Kombination 300B 845

Absoluter Top Zustand!!

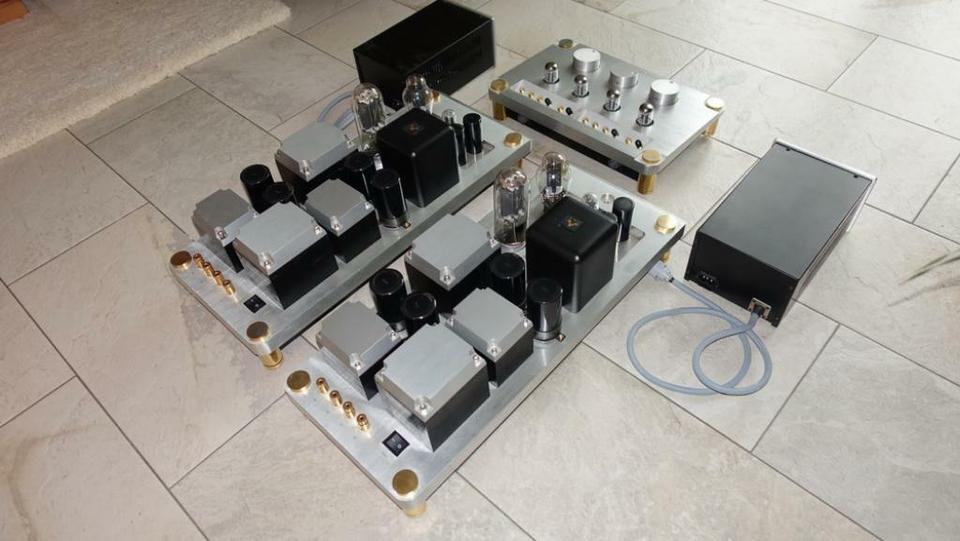

Röhrenmonoendstufen ID 845 inklusive Röhrenmonovorverstärker

Diese in Europa einmalige Röhren Mono Vor- Endstufen Kombination stellt nicht nur eine optische Augenweide dar, sondern befindet sich technisch auf allerhöchsten High End Niveau.

Handwerkliche Kunst in Vollendung - Aus vollen Aluminium Blöcken gefräst, kombiniert mit absolut hochwertigen Komponenten stellt diese Anlage das maximal machbare an klanglicher Referenz und Optik dar.

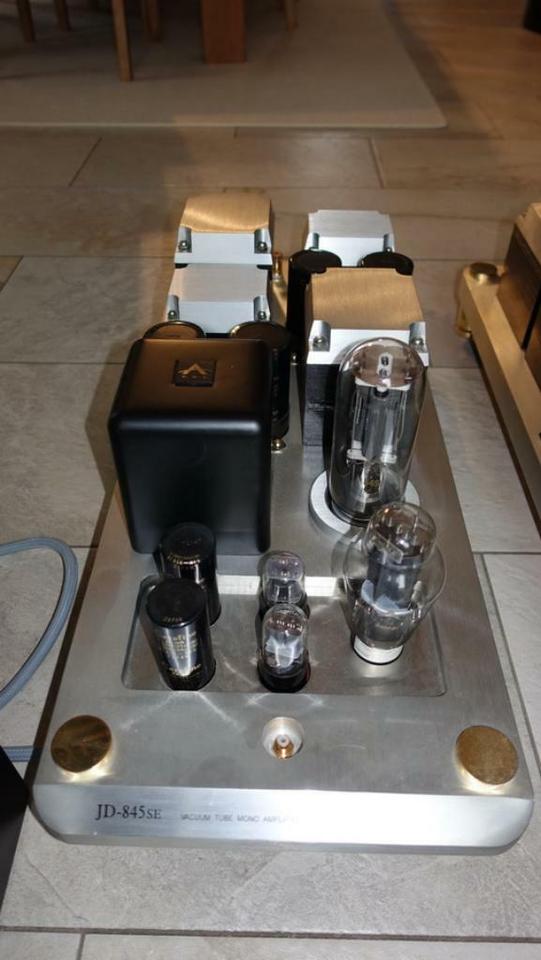

Der komplett in Handarbeit gefertigte ID 845 ist ein Ein-Takt-Monoverstärker von höchster Qualität. Seine Ausgangsleistung reicht für die meisten High End Anwendungen vollständig aus. Seine hohe Stromkapaziät kombiniert mit großer Toleranz für die verschiedenen Lastimpedanzen sichern die höchste Klangtreue beim Betrieb mit vielen Lautsprechern.

Schaltungsbeschreibung

Jede Stufe der Schaltung wurde so ausgelegt, dass eine niedrige Gesamtverzerrung nicht allein durch starke „über alles Gegenkopplung“, sondern durch geschickte Auslegung der Schaltung erreicht wurde. Trotzdem wurde eine „über alles Gegenkopplung“ eingesetzt um einen hohen Dämpfungsfaktor zu erreichen.

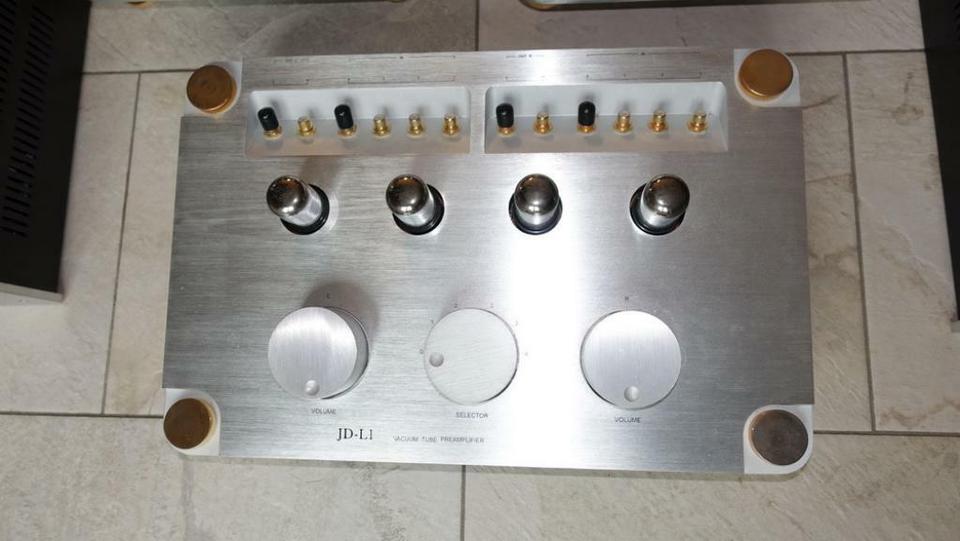

Die Vorstufe inkl. Netzteil ist in kompletter Monobauweise realisiert.

Die Anodenspannung Stabilisierung und die Betriebsspannung ist in Röhrentechnik ausgelegt. Rasterpoti mit eng selektierten Festwiederständen, für eine perfekte Aussteuerung. Die Vorstufenröhren 6SN7 WGTA sind USA Militärversion, 4x Hochpegeleingang, 2x Ausgang (1x Low für Hornsysteme, und 1x High für Normal Lautsprecher)


Technische Details

· Spitzenleistung 2 x 32 Watt

· Dauerleistung 2 x 28 Watt bei K-2+3= < 1%

· Eingangsimpedance 100 k Ohm

· Eingangsempfindlichkeit 400 mV eff für 4 Watt

· Eingangsschaltung 2 x SRPP (extrem Klirr arm) der 70iger Jahre

· Treiberstufe 300 B und 845 haben eine Gleichstromheizung

· Ausgangs Überträger mit 4, 8 und 16 Ohm

· Innenwiederstand ca., 1 Ohm an 8 Ohm Ausgang

· Fest einstellbare Gitterspannungsversorgung für 845

· Extrem niederohmiges (hartes) Netzteil

· Hochspannungs- und Netz Trafo getrennt

· Dosselsiebung, Betriebsspannung der Röhren 845=900 V und 300B=400 V

· Spezial 50 Hz Transformatoren

· Schwingungsschutz gegen Hochfrequenzstörungen

· Nur ein Folienkondensator im gesamten Signalweg

· Cerafine Elkos im Netzteil

· Klangbestimmende Treiber + Enstufenschaltung der 40iger Jahre

· Impulsstabile Dimensionierung durch kleine Innenwiderstände der einzelnen Verstärkerstufe

· Unkritisch an komplexen Lasten
